Comprendre le schéma d’une serrure trois points permet de mieux visualiser ce qui se passe lorsque l’on tourne une clé, de repérer l’origine d’un blocage et de dialoguer plus clairement avec un professionnel. Sans devenir serrurier, il est possible d’identifier les pièces principales, leur rôle et les points de vigilance à connaître avant toute intervention.

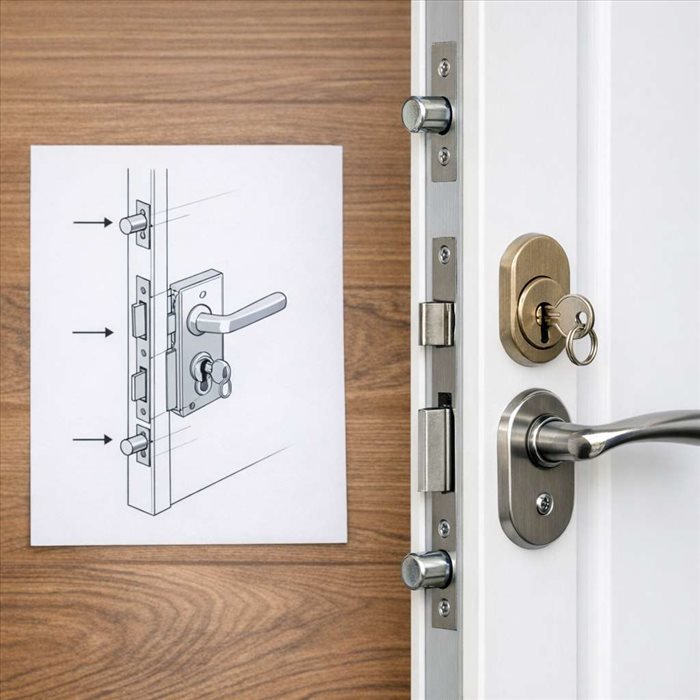

Le schéma d’une serrure trois points est une représentation simplifiée du mécanisme qui verrouille une porte en trois zones distinctes : généralement au niveau de la serrure centrale, en partie haute et en partie basse. Il permet de comprendre comment un seul mouvement de clé peut actionner plusieurs points de fermeture à la fois.
Ce type de document est utile dans plusieurs situations : lecture d’une notice de pose, diagnostic d’un dysfonctionnement, remplacement d’un cylindre, choix d’une serrure compatible ou simple vérification avant l’intervention d’un artisan. Un bon schéma met en évidence la relation entre le cylindre, le coffre principal, les tringles et les pênes.
Contrairement à une serrure monopoint, qui ne verrouille qu’à un seul endroit, la serrure trois points répartit la résistance sur plusieurs zones de la porte. Cette conception améliore la tenue face aux tentatives d’effraction, à condition que le mécanisme soit bien installé, correctement aligné et adapté au matériau de la porte.
Un schéma de serrure trois points présente généralement plusieurs composants. Le premier est le coffre central, aussi appelé boîtier principal. Il contient le mécanisme de commande, le pêne demi-tour, le pêne dormant et les pièces internes qui transmettent le mouvement. C’est le cœur du système, celui qui reçoit l’action de la clé ou de la poignée.
Le cylindre, parfois nommé barillet, est la pièce dans laquelle on insère la clé. Il commande le verrouillage et le déverrouillage. Sur le schéma, il traverse habituellement le coffre central. Sa longueur doit correspondre à l’épaisseur de la porte, car un cylindre trop saillant peut représenter une faiblesse de sécurité.
On retrouve ensuite les tringles, ou tiges de transmission, qui relient le coffre central aux points de verrouillage haut et bas. Elles peuvent être intégrées dans une serrure en applique, visibles sur la face intérieure de la porte, ou dissimulées dans une serrure à encastrer. Leur rôle est essentiel : elles transforment le mouvement central en verrouillage réparti.
Les pênes haut et bas s’engagent dans des gâches fixées sur le dormant, c’est-à-dire la partie fixe de l’encadrement. Le schéma indique souvent leur sens de déplacement. Cette information est importante, car un mauvais alignement entre pêne et gâche peut provoquer un frottement, un blocage ou une fermeture incomplète.
Pour lire correctement le schéma d’une serrure trois points, il faut suivre le chemin du mouvement. Tout commence au niveau de la clé. Lorsque celle-ci tourne dans le cylindre, elle entraîne une pièce interne qui déplace le pêne dormant central. En parallèle, le mécanisme actionne les tringles vers le haut et vers le bas.
Sur certains modèles, le relevage de la poignée est nécessaire avant de tourner la clé. Ce geste met les pênes en position, puis la clé les verrouille. Le schéma peut alors indiquer deux phases : l’action de la poignée, puis la condamnation par le cylindre. Cette différence est importante pour comprendre le fonctionnement réel de la serrure.
Les flèches dessinées sur le schéma indiquent généralement le déplacement des pièces. Une flèche verticale signale le mouvement d’une tringle ; une flèche horizontale montre la sortie d’un pêne dans une gâche. En observant ces indications, on peut déterminer si le problème vient de la commande centrale, d’un point haut, d’un point bas ou de l’alignement général.
Le schéma varie selon le type de serrure. La serrure trois points en applique est posée sur la face intérieure de la porte. Ses tringles sont souvent visibles, protégées par des caches métalliques. Le dessin est assez lisible, car les éléments sont représentés en surface. Ce modèle est courant en rénovation, notamment sur les portes anciennes.
La serrure trois points à encastrer, aussi appelée serrure à larder, est intégrée dans l’épaisseur de la porte. Son schéma paraît parfois plus technique, car une partie du mécanisme est invisible une fois la serrure installée. Elle offre un rendu plus discret, mais demande une porte compatible et une pose plus précise.
Dans les deux cas, la logique reste la même : un organe central pilote plusieurs points de fermeture. Pour compléter cette approche, l’explication de la logique mécanique du verrouillage multipoint permet de replacer chaque pièce dans le mouvement global de la serrure.
Un schéma peut comporter des indications de dimensions. Les plus fréquentes concernent l’axe, l’entraxe, la longueur du cylindre et la hauteur totale de la serrure. L’axe correspond à la distance entre le bord de la porte et le centre du cylindre ou de la poignée. L’entraxe désigne la distance entre l’axe de la poignée et celui du cylindre.
Ces mesures sont déterminantes lors d’un remplacement. Une serrure trop courte, trop longue ou mal positionnée risque de ne pas correspondre aux anciennes réservations de la porte. Même un écart de quelques millimètres peut empêcher le bon engagement des pênes. C’est pourquoi le relevé précis des cotes reste un préalable indispensable.
Ces éléments permettent de lire le schéma sans se perdre dans les détails. Ils aident aussi à éviter les erreurs de commande lorsque l’on recherche une pièce compatible. En pratique, une photographie du mécanisme existant et un relevé clair des dimensions facilitent fortement l’échange avec un vendeur ou un serrurier.
La lecture du schéma peut aider à comprendre certaines pannes courantes. Si la clé tourne difficilement, le problème peut venir du cylindre, d’un défaut de lubrification ou d’une contrainte exercée par les pênes. Si la poignée remonte mal, les tringles peuvent être grippées ou désalignées. Si un seul point ferme correctement, la liaison mécanique mérite d’être contrôlée.
Un frottement en haut ou en bas de la porte ne signifie pas toujours que la serrure est défectueuse. La porte peut avoir légèrement travaillé avec l’humidité, l’âge ou un affaissement des paumelles. Dans ce cas, le schéma aide à localiser la zone concernée, mais la réparation peut porter sur l’alignement de la porte plutôt que sur la serrure elle-même.
Il faut cependant rester prudent. Démonter un mécanisme multipoint sans méthode peut aggraver la panne, surtout si les tringles se désolidarisent du coffre central. Le repérage préalable des pièces, des vis et de leur ordre de montage est aussi important que dans d’autres travaux domestiques ; des méthodes d’organisation comparables sont présentées dans les conseils sur le classement des câbles après un déménagement.
Un schéma de serrure trois points ne dit pas tout. Il ne précise pas toujours l’état réel des pièces, l’usure du cylindre, la qualité des vis de fixation ou la résistance de la porte. Or la sécurité dépend de l’ensemble : serrure, gâches, dormant, paumelles, cylindre et parfois cornières anti-effraction.
Le dessin peut également simplifier le mécanisme interne. Certaines serrures comportent des renvois, des ressorts, des systèmes anti-panique ou des dispositifs de condamnation plus élaborés. Sur les portes d’entrée récentes, le mécanisme peut aussi être associé à des normes de résistance. La présence d’une certification, comme A2P, apporte une indication sur le niveau de protection testé.
Enfin, le schéma ne remplace pas l’observation de la porte en situation. Une serrure parfaitement adaptée sur le papier peut fonctionner difficilement si la porte est voilée, si le dormant est déformé ou si les gâches ont été mal posées. La lecture technique doit donc toujours être complétée par un contrôle visuel et mécanique.
Comprendre le schéma d’une serrure trois points est utile pour identifier les composants, décrire un problème et éviter certaines erreurs. En revanche, l’intervention d’un professionnel reste recommandée dès qu’il faut remplacer le mécanisme complet, repercer la porte, ajuster les gâches ou traiter une porte bloquée en position fermée.
Un serrurier peut vérifier la compatibilité des pièces, régler l’alignement et s’assurer que les trois points s’engagent sans contrainte. Cette précision est importante : une serrure qui force au quotidien s’use plus vite et peut finir par casser. Un fonctionnement souple est donc à la fois un critère de confort et un indice de fiabilité.
En résumé, le schéma d’une serrure trois points se lit comme une chaîne de transmission : la clé commande le cylindre, le cylindre agit sur le coffre, le coffre déplace les tringles et les pênes se logent dans les gâches. Une fois cette logique comprise, le dessin devient un outil clair pour diagnostiquer, comparer et entretenir une fermeture multipoint avec davantage de méthode.
