L’acier galvanisé a la réputation d’être robuste, durable et bien protégé contre la corrosion. Pourtant, il arrive qu’il présente des traces de rouille, parfois quelques mois seulement après sa pose. Ce phénomène surprend, mais il n’a rien de contradictoire : la galvanisation protège l’acier, elle ne le rend pas invulnérable. Comprendre pourquoi l’acier galvanisé rouille permet d’éviter les erreurs de choix, de pose ou d’entretien qui réduisent sa durée de vie.
L’acier galvanisé est un acier recouvert d’une couche de zinc. Cette protection peut être obtenue par plusieurs procédés, dont la galvanisation à chaud, très utilisée pour les garde-corps, portails, charpentes métalliques, clôtures ou pièces exposées à l’extérieur. Le principe est simple : le zinc forme une barrière entre l’acier et son environnement. Tant que cette couche reste continue, l’humidité et l’oxygène atteignent difficilement le métal de base.
Mais le zinc ne joue pas seulement un rôle de revêtement. Il assure aussi une protection sacrificielle. En présence d’eau et d’oxygène, le zinc s’oxyde en priorité à la place du fer contenu dans l’acier. Autrement dit, il se « sacrifie » pour ralentir la corrosion du support. C’est ce mécanisme qui explique la bonne résistance de l’acier galvanisé, même lorsque la surface subit de petites rayures.
Cette protection reste toutefois limitée par l’épaisseur du zinc, la qualité du traitement et les conditions d’exposition. Une galvanisation à chaud offre souvent une couche plus épaisse qu’un zingage électrolytique, parfois utilisé pour des pièces moins exposées. Plus le revêtement est mince, plus sa durée de protection peut être courte, surtout en milieu humide, salin ou pollué.
Il faut distinguer deux phénomènes souvent confondus. La présence de dépôts blanchâtres sur l’acier galvanisé correspond généralement à de la corrosion du zinc, appelée parfois « rouille blanche ». Elle n’a pas le même sens que la rouille rouge, qui indique une corrosion du fer. La rouille rouge apparaît lorsque l’acier sous-jacent est exposé et commence à s’oxyder.

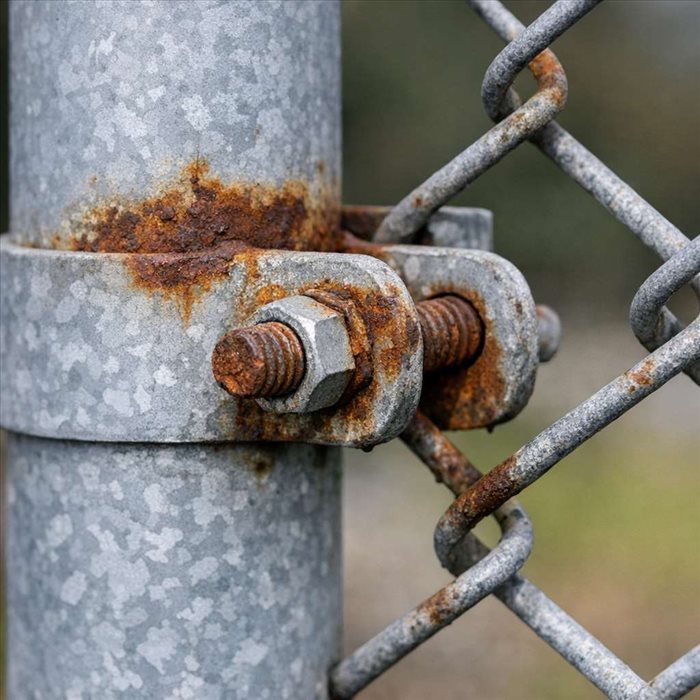

Cette exposition peut venir d’une coupure, d’un perçage, d’un choc, d’un frottement répété ou d’une usure progressive du revêtement. Sur un portail, par exemple, les zones autour des gonds, des fixations ou des points de contact peuvent perdre leur protection plus rapidement. Dès que le zinc est consommé ou absent localement, l’acier retrouve sa vulnérabilité naturelle. Pour comprendre ce mécanisme de base, l’explication sur la corrosion du fer au contact de l’eau et de l’oxygène montre pourquoi l’acier finit par s’oxyder lorsque sa protection disparaît.
La rouille rouge ne signifie donc pas forcément que toute la pièce est défectueuse. Elle peut être localisée, notamment sur une arête vive, une soudure ou une zone mal recouverte. En revanche, si elle s’étend rapidement, cela révèle souvent un problème d’exposition, de conception ou de qualité du revêtement.
L’acier galvanisé résiste bien dans de nombreux contextes, mais certains environnements accélèrent fortement la consommation du zinc. L’air marin, riche en chlorures, est l’un des plus agressifs. Les embruns déposent des sels sur les surfaces métalliques, retiennent l’humidité et favorisent les réactions électrochimiques. Dans ces conditions, la couche de zinc peut se dégrader beaucoup plus vite qu’en zone rurale sèche.
Les milieux industriels peuvent aussi poser problème. Les fumées, poussières acides, polluants atmosphériques et dépôts chimiques altèrent progressivement la surface galvanisée. Une pièce installée près d’une voie très fréquentée, d’un site industriel ou d’une zone où l’on utilise régulièrement des produits corrosifs ne vieillit pas comme une pièce placée dans un environnement peu exposé. La corrosion atmosphérique dépend donc autant du matériau que du lieu où il est utilisé.
L’humidité stagnante joue également un rôle majeur. Lorsque l’eau reste piégée dans un assemblage, sous une bride, dans un creux ou entre deux surfaces superposées, le zinc se consomme plus vite. Les cycles répétés d’humidification et de séchage créent des conditions favorables à la corrosion. C’est pourquoi la conception d’une pièce galvanisée doit permettre un bon écoulement de l’eau et une ventilation suffisante.
La galvanisation protège efficacement une surface correctement traitée, mais elle ne compense pas toujours les erreurs de conception. Les zones difficiles d’accès, les soudures mal préparées, les angles fermés ou les cavités peuvent recevoir une protection moins homogène. Après installation, ces mêmes zones deviennent souvent des points de rétention d’eau ou de saleté. Le résultat est une usure localisée du zinc, puis l’apparition de traces brunes.
La pose peut aussi fragiliser le revêtement. Un perçage effectué après galvanisation expose l’acier à nu à l’intérieur du trou. Une découpe non protégée, une meuleuse utilisée sans reprise de traitement ou une fixation trop abrasive créent des points faibles. Ces détails semblent mineurs, mais ils ont un impact réel sur la résistance à la rouille dans le temps.
Ces gestes ne transforment pas l’acier galvanisé en matériau éternel, mais ils prolongent nettement sa durée de vie. Dans les environnements exigeants, ils peuvent faire la différence entre une corrosion superficielle maîtrisée et une dégradation rapide.
Un autre facteur souvent sous-estimé est le contact entre métaux différents. Lorsqu’un acier galvanisé touche certains métaux en présence d’un électrolyte, comme de l’eau chargée en sels, une réaction électrochimique peut se produire. C’est ce qu’on appelle la corrosion galvanique. Le zinc, plus réactif, peut alors se consommer plus rapidement pour protéger l’ensemble du couple métallique.
Le risque dépend des matériaux en contact, de la surface relative des pièces et de l’humidité. Par exemple, une petite zone de zinc en contact avec une grande surface d’un métal plus noble peut se dégrader rapidement. Les fixations, vis, rondelles ou accessoires doivent donc être choisis avec soin. L’utilisation d’éléments compatibles ou de joints isolants limite ce phénomène de corrosion par contact.
Ce principe concerne d’autres alliages réputés résistants. Même l’acier inoxydable peut rouiller dans certaines conditions, notamment en présence de chlorures, de pollution ou de contamination métallique ; l’analyse consacrée aux situations où l’inox perd sa résistance apparente illustre bien le rôle du milieu et des interactions de surface.
Sur l’acier galvanisé neuf, on observe parfois des taches blanches ou gris clair. Elles apparaissent surtout lorsque des pièces sont stockées humides, serrées les unes contre les autres, sans circulation d’air. Cette rouille blanche correspond à des produits de corrosion du zinc. Elle est généralement superficielle si elle est traitée tôt, mais elle peut devenir problématique si elle s’accumule et détériore la couche protectrice.
Le zinc a normalement besoin de réagir avec le dioxyde de carbone de l’air pour former une patine stable, composée notamment de carbonates de zinc. Cette patine améliore la protection naturelle de la surface. Si l’air ne circule pas ou si l’humidité reste piégée, cette patine se forme mal. Le stockage et la mise en œuvre ont donc un rôle important dans la formation d’une barrière protectrice durable.
En pratique, une légère rouille blanche peut être nettoyée avec des méthodes douces, sans abraser excessivement le revêtement. En revanche, un dépôt épais, poudreux et persistant doit alerter. Il indique que le zinc se consomme plus vite que prévu, ce qui réduit la réserve de protection disponible pour l’acier.
Tous les aciers galvanisés ne présentent pas la même résistance. L’épaisseur du revêtement, la préparation de la surface, la composition de l’acier et le procédé utilisé influencent fortement la performance. Une galvanisation à chaud peut atteindre plusieurs dizaines de micromètres, tandis que certains revêtements électrolytiques sont beaucoup plus fins. Cette différence se traduit par une longévité variable, surtout en extérieur.
Les normes et recommandations professionnelles tiennent compte de la corrosivité des milieux. En atmosphère peu agressive, un acier galvanisé correctement réalisé peut durer plusieurs décennies. En bord de mer ou dans un environnement industriel sévère, la durée avant entretien peut être nettement réduite. Il est donc essentiel d’adapter le type de protection à l’usage réel, plutôt que de se fier uniquement au mot « galvanisé ».
L’entretien reste simple, mais il ne doit pas être négligé. Un nettoyage périodique à l’eau claire, notamment après exposition au sel ou à des salissures industrielles, limite les dépôts corrosifs. Les rayures profondes doivent être reprises rapidement avec un produit compatible. Une surveillance régulière permet d’intervenir avant que la corrosion de l’acier ne s’installe durablement.
L’acier galvanisé rouille malgré sa protection lorsque le zinc est usé, endommagé, mal appliqué ou soumis à des conditions trop agressives. Sa performance repose sur un équilibre : une couche protectrice suffisante, une conception qui évite l’humidité stagnante, des assemblages compatibles et un entretien adapté. La galvanisation reste une solution efficace et économique contre la corrosion, mais elle n’annule pas les lois chimiques qui gouvernent l’oxydation des métaux.
La bonne approche consiste donc à considérer l’acier galvanisé comme un matériau protégé, non comme un matériau indestructible. En choisissant le bon procédé, en protégeant les coupes, en évitant les contacts métalliques défavorables et en surveillant les zones sensibles, il est possible de retarder fortement l’apparition de la rouille. Le point essentiel à retenir est simple : la protection au zinc fonctionne très bien, mais elle doit être préservée pour continuer à jouer son rôle.
