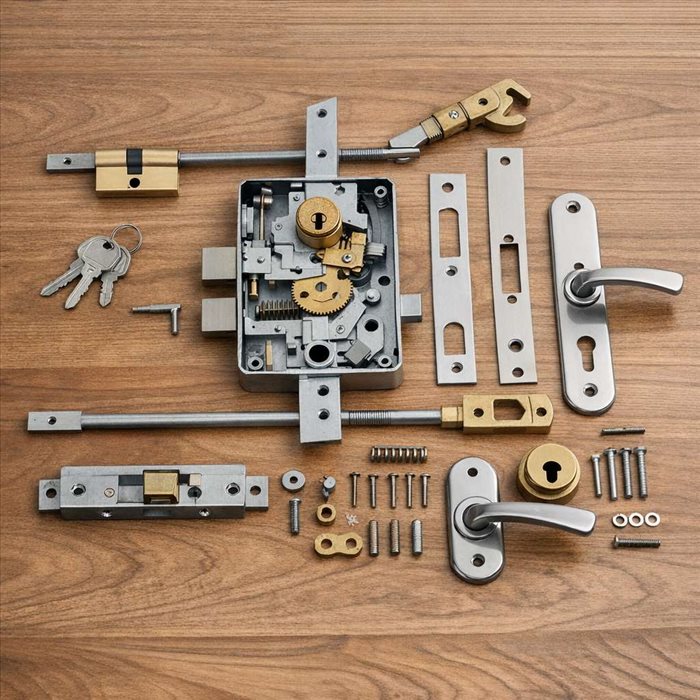

Une serrure trois points éclatée représente l’ensemble de ses pièces séparées, telles qu’elles apparaissent sur une vue technique ou lors d’un démontage. Cette représentation permet de comprendre comment le verrouillage se transmet du boîtier central vers les points haut et bas de la porte. Elle est particulièrement utile pour identifier une pièce usée, préparer un remplacement ou vérifier la compatibilité d’un élément. Les composants exacts varient selon la marque, le type de pose et le niveau de sécurité, mais l’architecture générale reste comparable.
Comprendre l’organisation d’une serrure trois points éclatée
Le rôle du boîtier central et des points de fermeture auxiliaires
Le principe repose sur un
point de condamnation central, actionné par le cylindre ou la poignée, et sur deux fermetures complémentaires. Lorsque la clé tourne, le mécanisme du coffre déplace simultanément les pênes du boîtier et les tringles reliées aux points haut et bas. La porte est alors retenue à trois endroits sur son chant.
Une vue éclatée distingue donc le boîtier principal, les organes de transmission et les pièces qui reçoivent les pênes dans le dormant. Elle aide à suivre le cheminement du mouvement : cylindre, came ou panneton, mécanisme interne, tringles, puis pênes auxiliaires. Pour visualiser cette logique pièce par pièce, il est utile de
comprendre le schéma d’une serrure trois points avant de démonter l’ensemble.
Les différences entre serrure en applique, à encastrer et carénée
Une serrure
en applique possède un coffre visible sur la face intérieure de la porte. Les tringles peuvent rester apparentes ou être protégées par des caches. Sur une serrure à encastrer, appelée aussi à larder, le coffre est logé dans l’épaisseur de la porte : la têtière constitue alors la partie visible sur le chant.
La serrure carénée reprend le principe de l’applique, mais ses tringles sont masquées par un long capot. L’éclaté inclut donc, en plus, des habillages et leurs fixations. Le fonctionnement reste similaire, comme l’explique ce guide sur le
fonctionnement d’une serrure trois points, mais les opérations d’accès aux pièces diffèrent.
Les éléments du boîtier central
Le coffre, le mécanisme de verrouillage et les pênes
Le coffre est le carter métallique qui contient le mécanisme. Il abrite notamment les leviers, ressorts, pièces de liaison et logements des pênes. Selon le modèle, le pêne central peut être un
pêne dormant, commandé seulement par la clé, ou un demi-tour rétracté par la poignée et le cylindre.
Le mécanisme comporte aussi une commande de tringles. Elle convertit la rotation de la clé ou le mouvement de la poignée en déplacement linéaire. Une usure de cette pièce peut provoquer un verrouillage incomplet, des pênes qui restent bloqués ou une clé difficile à tourner. Le coffre doit correspondre au sens d’ouverture de la porte et à ses dimensions d’encastrement ou de fixation.
Le cylindre, l’entrée de clé et le protège-cylindre
Le cylindre, souvent de profil européen, reçoit la clé. Son panneton entraîne le mécanisme du coffre. Il est maintenu par une vis traversant la têtière ou le boîtier. Sa longueur doit être adaptée à l’épaisseur de la porte, aux plaques de propreté et, s’il existe, au blindage.
L’entrée de clé est une pièce de finition placée côté intérieur ou extérieur. Le
protège-cylindre, plus robuste, limite l’accès direct au cylindre et peut réduire les risques d’arrachement ou de perçage selon sa conception. Il ne remplace toutefois pas un cylindre adapté : un modèle trop saillant reste vulnérable et gêne parfois la fermeture.
La poignée, le carré et les ressorts de rappel
La poignée entraîne le pêne demi-tour grâce au carré, une tige métallique de section carrée traversant la serrure. Les béquilles, rosaces, plaques et vis de fixation font également partie de l’éclaté. Des ressorts de rappel ramènent la poignée à l’horizontale après usage.
Une poignée qui s’affaisse n’indique pas nécessairement un défaut du coffre : le problème peut venir du ressort de poignée, du carré trop court, d’une vis desserrée ou d’un ressort interne cassé.
Il faut identifier l’organe en cause avant de remplacer la serrure complète.
Les tringles et les organes de verrouillage haut et bas
Les tringles, renvois d’angle et guides de mouvement
Les tringles sont des barres métalliques reliant le boîtier central aux fermetures supérieure et inférieure. Elles montent et descendent lorsque la serrure est condamnée. Leur longueur, leur section et leurs extrémités varient selon les fabricants.
Sur certains ensembles, des
renvois d’angle modifient la direction du mouvement pour atteindre le haut de la porte ou le seuil. Des guides maintiennent les tringles dans l’axe et évitent qu’elles frottent contre la porte. Une tringle tordue, mal réglée ou insuffisamment guidée peut durcir la manœuvre et empêcher un pêne d’entrer dans sa gâche.
Les pênes haut et bas, gâches et plaques de réception
Les extrémités des tringles actionnent des pênes verticaux, parfois des galets ou des crochets selon la serrure. Le pêne haut se loge dans une gâche fixée dans le linteau ; le pêne bas entre généralement dans une gâche au sol ou dans le seuil. Ces pièces de réception sont essentielles : sans alignement correct, les pênes forcent et le coffre s’use prématurément.
| Composant | Fonction principale | Point de contrôle |
| Pêne central | Verrouille le chant de la porte | Course complète dans la gâche |
| Tringle | Transmet le mouvement aux extrémités | Rectitude et fixation |
| Pêne haut ou bas | Renforce la fermeture verticale | Alignement avec la gâche |
| Gâche | Reçoit et retient le pêne | Absence de jeu et de déformation |
Le rôle du verrouillage latéral, vertical ou mixte selon le modèle
La majorité des serrures trois points verrouillent au centre, en haut et en bas : il s’agit d’un verrouillage vertical. D’autres modèles combinent un pêne latéral supplémentaire avec des points verticaux, ou emploient des crochets qui s’engagent dans des gâches latérales. L’éclaté doit donc être lu en fonction de la configuration réelle de la porte, et non à partir d’une pièce ressemblante.
Les pièces de fixation, de protection et de finition
La têtière, les vis, caches et éléments de maintien
La têtière est la bande métallique visible sur le chant de la porte. Elle guide les pênes et fixe le coffre sur une serrure encastrée. Les vis, entretoises, écrous, clips, axes et caches peuvent sembler secondaires, mais ils assurent le
maintien précis du mécanisme. Une vis inadaptée peut bloquer une pièce mobile ou endommager le bois de la porte.
Les gâches renforcées et plaques anti-arrachement
Les gâches peuvent être simples ou renforcées. Une version renforcée répartit mieux les efforts dans le dormant, notamment lorsque celui-ci est métallique ou renforcé. Les plaques de protection autour du cylindre complètent ce dispositif. Leur compatibilité dépend de l’entraxe, du diamètre du cylindre et de l’épaisseur de la porte.
Les capots et habillages d’une serrure trois points carénée
Sur une serrure carénée, les capots recouvrent les tringles et améliorent la finition intérieure. Ils sont retenus par des vis, clips ou embouts. Ils ne participent pas directement au verrouillage, mais un capot mal positionné peut frotter sur une tringle et gêner son déplacement.
Identifier les pièces avant un remplacement ou un dépannage
Relever le type de serrure, les dimensions et le sens d’ouverture
Avant toute commande, il faut relever la marque lorsqu’elle est indiquée, le type de serrure, le sens d’ouverture et les dimensions utiles : entraxe poignée-cylindre, axe du cylindre, longueur du coffre, largeur de têtière, longueur des tringles et diamètre du carré. Prenez aussi en compte la position exacte des gâches.
- Ne pas acheter une tringle à la seule longueur apparente : ses extrémités et son mode de fixation comptent.
- Vérifier si le cylindre est affleurant avec la plaque ou le protège-cylindre.
- Contrôler l’alignement de la porte avant d’accuser le mécanisme.
- Conserver les vis et petites pièces dans l’ordre du démontage.
Distinguer une panne de cylindre, de tringle, de pêne ou de poignée
Si la clé tourne sans entraîner les pênes, le cylindre, son panneton ou la commande interne peut être en cause. Si le mouvement est dur uniquement porte fermée, l’alignement des gâches est souvent à vérifier. Une poignée molle oriente plutôt vers le carré ou les ressorts. Enfin, un pêne haut ou bas immobile peut signaler une tringle sortie de son logement ou déformée.
Éviter les incompatibilités entre pièces de marques et modèles différents
Les pièces de serrurerie ne sont pas universelles. Deux coffres de même taille peuvent avoir un entraxe, une commande de tringle ou un sens de pêne différent.
La référence du fabricant et les cotes relevées priment sur l’apparence. En cas de doute, remplacer l’ensemble compatible ou demander l’avis d’un professionnel évite un montage incomplet, une porte mal verrouillée ou une détérioration du mécanisme.
Bien repérer les pièces pour intervenir sans erreur
Une serrure trois points associe un boîtier central, un cylindre, des pênes, des tringles et des gâches qui doivent fonctionner comme un ensemble cohérent. La vue éclatée permet de comprendre cette transmission et de distinguer les éléments de commande, de verrouillage et de fixation. Pour un dépannage comme pour un remplacement, l’essentiel est de contrôler
le type de serrure, le sens d’ouverture, les dimensions et les références des pièces avant toute commande. Un défaut de fermeture ne vient pas toujours du coffre : il peut aussi concerner une gâche mal alignée, une tringle déformée ou une poignée usée. Relever précisément les cotes et vérifier la
compatibilité entre composants reste la meilleure façon d’éviter un montage incomplet ou un verrouillage insuffisant.
